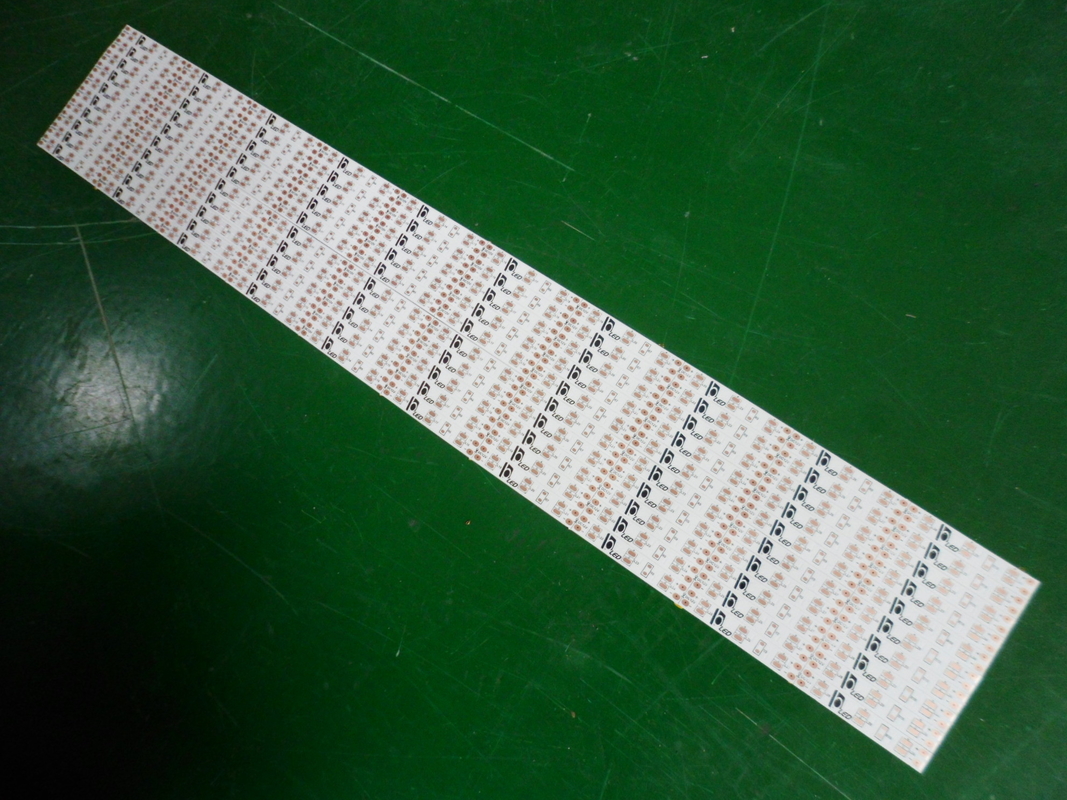

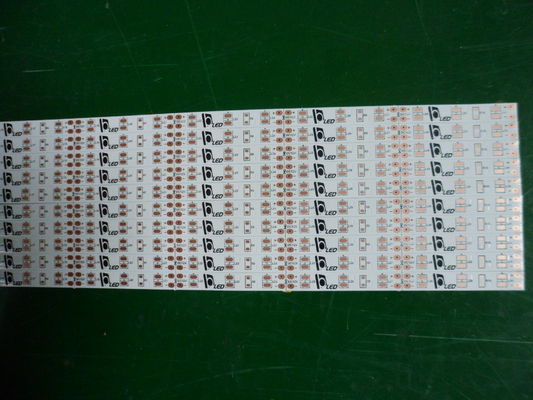

Гибкий свет прокладки СИД белизны с слоями основания Polyimide однослойными/двойными

Гибкий свет прокладки СИД белизны с слоями основания Polyimide однослойными/двойными

Профессиональное изготавливание PCB

Основное вещество: Polyimide

Слой: слои 1 layer/2

Толщина доски: 0.1-0.3mm

Размер доски: 500x8mm, 500x10mm, 500x12mm

Медный слой: 15um, 18um, 25um, 35um

Маска припоя: Белизна/чернота

Silkscreen: Чернота

Поверхностная отделка: Погружение OSP/Gold

Профиль плана: Пробивать

Все параметры можно подгонять!

Характеристики для pcb водить прокладки:
применимость 1.Wide, легкая для того чтобы установить и поддержать
2. Весьма светящий, с широким углом наблюдения, совершенный угол 120
3. Доска ПК низкопробная, уникально водоустойчивый метод
4. Энергосберегающее и относящое к окружающей среде содружественное, взаимодействие отсутствие UV или RF, отсутствие Меркурия или водить
5. Работая DC 12V низшего напряжения для людской безопасности
6. Различные цветы доступны
7. Очень яркий, потребление низкой мощности
8. Cuttable каждое 3 СИД SMD
9. Длинняя продолжительность жизни: Больше чем 50, 000 часов

Методикаа проверки для доски PCB:
A) Визуальный контроль
B) Зонд летая
C) Кровать ногтей
D) Управление импеданса
Обнаружение Припо-способности e)
F) Микроскоп цифров metallograghic
G) AOI (автоматизированный оптически осмотр)

Данные по безопасности и обслуживания
тесемка сама СИД 1.SMD и все свои компоненты не могут механически быть усилены.
не повреждение 2.Do или разрушает дирижируя пути на доске curcuit пока установка.
безопасность гарантии 3.To, только квалифицированная персона позволена установить прокладки водить.
4. Убеждайтесь что тесемки СИД SMD установлено для того чтобы исправить электрическую полярность.
соединение 5.Parallel сильно рекомендовано для своей высокой безопасности.
соединение 6.Serial не порекомендовано потому что неуравновешенное падение напряжения тока может повредить прокладки СИД SMD
7.Insufficient и неустойчивое электропитание могут причинить гибкое повреждение прокладки.
8.Do не установить тесемки SMD dicectly на металлические или все другие проводные поверхности.

Время выполнения

Образцы: 3-4 дней

Массовое производство: 7-18 дней (быть в зависимости от количество)

Термины компенсации

T/T, западное соединение

Упаковка и пересылка

Пакет вакуума в коробке

Возможность фабрики

Обзор JHD PCB Компании

PCB JHD в профессиональном освещении справедливом

Подсказки покупкы

A. Если вы хотите закупить наш PCB, то вы должны обеспечить архивы официально Gerber или архив или что-нибудь подобное *.pcb.
B. Если вы хотите закупить большим количеством, то пожалуйста спросите SQ M.
C. Если вы хотите закупить PCBA, то вы должны обеспечить архивы Gerber, архив *.pcb, список etc. BOM
D. Если вы хотите воспроизвести некоторую exsited доску PCB для вас, то пожалуйста сперва обеспечить очень ясные изображения, тогда если вы удовлетворяетесь с нашей цитатой, то предварительного подчета, тогда для посылки нами первоклассной вещи, поэтому нас может клонировать его для вас.
E. Если никакое из вышеуказанного могут помочь вам, то пожалуйста свяжитесь мы сразу Skype, QQ или электронной почтой. Мы очень радостны ответить вопросы вы спрашиваете, ваше соответствие наш конечный пункт маршрута.

PCB JHD хотел был бы быть вашим надежным соучастником в близком будующем!
